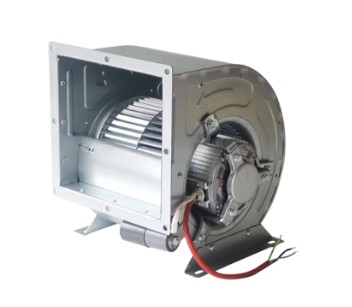

ان مروحة الطرد المركزي الصناعية AC هو جهاز تهوية يعمل بالتيار المتردد (AC). مبدأ العمل الأساسي يستخدم قوة الطرد المركزي الناتجة عن دوران المكره لسحب الهواء إلى الداخل، تحويله إلى 90 درجة، وتفريغه بشكل قطري. بالمقارنة مع المراوح المحورية، يمكن أن تنتج مراوح الطرد المركزي ارتفاع الضغط الساكن (تصل عادةً إلى 500-3000 باسكال)، مما يجعلها مناسبة بشكل خاص للسيناريوهات الصناعية التي تتطلب التغلب على مقاومة مجاري الهواء، أو مقاومة المرشح، أو توصيل الهواء لمسافات طويلة.
على أساس هيكل المكره، يتم تصنيف مراوح الطرد المركزي الصناعية AC بشكل أساسي إلى ثلاثة أنواع: شفرات منحنية للأمام , شفرات منحنية للخلف ، و شفرات شعاعية . توفر المراوح ذات الشفرات المنحنية للخلف أعلى كفاءة (تصل إلى 85% أو أكثر) مع ضوضاء أقل، مما يجعلها مثالية للتشغيل المستمر طويل الأمد. يمكن للمراوح ذات الشفرات المنحنية للأمام أن تولد ضغطًا أعلى بنفس قطر المكره ولكن بكفاءة أقل قليلاً. تتفوق المراوح ذات الشفرات الشعاعية في التعامل مع الغازات المحملة بالغبار وتستخدم على نطاق واسع في أنظمة نقل المواد وأنظمة السحب المستحثة للغلايات.
المزايا الأساسية للتطبيقات الصناعية
القدرة على توصيل الهواء عالي الضغط
في أنظمة التهوية الصناعية، تؤدي عوامل مثل طول القناة وعدد الانحناءات ومقاومة المرشح إلى زيادة مقاومة النظام بشكل كبير. عادةً ما توفر المراوح المحورية العادية ضغطًا ثابتًا يتراوح بين 50-200 باسكال، وهو غير كافٍ لمتطلبات مجاري الهواء المعقدة. ومع ذلك، توفر مراوح الطرد المركزي الصناعية AC ضغطًا ثابتًا يتراوح من 500-3000 باسكال ، مع تجاوز بعض نماذج الضغط العالي 5000 باسكال والتغلب بسهولة على القنوات متعددة الأقسام والمرشحات عالية الكفاءة ومقاومة المبادل الحراري لضمان تدفق الهواء المناسب في الطرف الطرفي.
عملية مستقرة وموثوقة
يتم تشغيل مراوح الطرد المركزي الصناعية ذات التيار المتردد بواسطة محركات تحريضية تعمل بالتيار المتردد، ولا تتطلب دوائر تبديل إلكترونية معقدة. وينتج عن هيكلها البسيط معدلات فشل منخفضة. في ظل ظروف التشغيل القياسية، يمكن لمراوح الطرد المركزي الصناعية عالية الجودة تحقيق أ متوسط الوقت بين حالات الفشل (MTBF) يزيد عن 30000 ساعة ، مع بعض الموديلات التي تتميز بلفات نحاسية بالكامل ومحامل كروية تصل إلى 50000 ساعة. تعد هذه الموثوقية العالية أمرًا بالغ الأهمية للتطبيقات الأساسية بدون توقف مثل تبريد مراكز البيانات وتهوية المصانع الكيميائية.
تغطية واسعة النطاق للطاقة والمواصفات
تغطي مراوح الطرد المركزي الصناعية AC نطاق طاقة واسع للغاية، من مراوح تبريد للمعدات الصغيرة بقدرة 50 وات ل وحدات التهوية الصناعية الكبيرة التي تزيد قدرتها عن 55 كيلو وات . تمتد تغطية تدفق الهواء من 100 متر مكعب/ساعة إلى أكثر من 100000 متر مكعب/ساعة، مع أقطار دافعة تتراوح من 100 ملم إلى 2000 ملم، قادرة على تلبية جميع الاحتياجات الصناعية تقريبًا بدءًا من تبريد المعدات الإلكترونية الدقيقة وحتى تهوية المصانع واسعة النطاق.
معايير الاختيار وأفضل الممارسات
معلمات التحديد الرئيسية
عند اختيار مروحة الطرد المركزي الصناعية AC، يجب مراعاة المعلمات الأساسية التالية بشكل شامل:
- تدفق الهواء (س) : الوحدة m³/h أو m³/s، محسوبة على أساس حجم مساحة التهوية ومعدل تغير الهواء
- الضغط الكلي أو الضغط الساكن (P) : الوحدة Pa، والتي تتطلب حساب مقاومة القناة، ومقاومة المرشح، وفقدان الضغط الديناميكي للمخرج
- الطاقة (ن) : الوحدة kW، مقدرة باستخدام الصيغة N = (Q × P) / (3600 × η × 1000)، حيث η هي كفاءة المروحة
- سرعة الدوران (ن) : وحدة دورة في الدقيقة، عادةً 1450 دورة في الدقيقة (محرك رباعي الأقطاب) أو 2900 دورة في الدقيقة (محرك ثنائي القطب)
- مستوى الضوضاء : وحدة ديسيبل (A)، تكون المراوح ذات الشفرات المنحنية للخلف أكثر هدوءًا بمقدار 3-8 ديسيبل (A) من المراوح ذات الشفرات المنحنية للأمام
- تصنيف الحماية (IP) : IP54 أو أعلى يوصى به للبيئات الرطبة أو المتربة
سيناريوهات التطبيق ومرجع الاختيار
| سيناريو التطبيق | نطاق تدفق الهواء الموصى به | نطاق الضغط الثابت الموصى به | نطاق الطاقة الموصى به | توصية نوع الشفرة |
|---|---|---|---|---|
| تبريد مركز البيانات | 2000-8000 متر مكعب/ساعة | 800-1500 باسكال | 0.75-3 كيلو واط | منحني للخلف |
| مشروع الغلاية الصناعية / إمداد الهواء | 5,000-50,000 متر مكعب/ساعة | 1,500-4,000 باسكال | 5.5-37 كيلو واط | منحني للخلف / Radial |
| أنظمة التدفئة والتهوية وتكييف الهواء في غرف الأبحاث | 1,000-15,000 متر مكعب/ساعة | 1,200-2,500 باسكال | 1.5-11 كيلو واط | منحني للخلف |
| رذاذ كشك العادم | 3,000-20,000 متر مكعب/ساعة | 600-1,200 باسكال | 1.1-7.5 كيلو واط | منحني إلى الأمام |
| نقل المواد (المسحوق/الحبيبة) | 2,000-15,000 متر مكعب/ساعة | 2000-5000 باسكال | 3-22 كيلو واط | شعاعي |
| خزانة كهربائية / تبريد المعدات | 100-800 م³/ساعة | 100-400 باسكال | 0.05-0.37 كيلو واط | منحني إلى الأمام / Backward-curved |
إرشادات التثبيت والتشغيل
لضمان التشغيل الفعال والمستقر لمراوح الطرد المركزي الصناعية AC، يجب مراعاة النقاط التالية أثناء التثبيت والصيانة الروتينية:
- عزل اهتزازات الأساس : يجب أن تكون المراوح التي تزيد قدرتها عن 3 كيلووات مجهزة بعوازل أو وسادات اهتزاز، مما يقلل من انتقال الاهتزاز بنسبة تزيد عن 80% لمنع التداخل مع هياكل البناء والمعدات الدقيقة المجاورة
- حماية المدخل : تثبيت شبكة واقية عند مدخل الهواء بحجم شبكة لا يزيد عن 20 مم لمنع ابتلاع جسم غريب وتلف المكره؛ إضافة مرشح الكفاءة الأولية في البيئات المتربة
- اتصال مرن : استخدم وصلات مرنة من القماش أو السيليكون (بطول 150-300 مم) بين مدخل/مخرج المروحة ومجاري الهواء لتجنب النقل المباشر لضغط القناة إلى غلاف المروحة
- الصيانة المجدولة : فحص درجة حرارة المحمل وحالة التشحيم كل 2000 ساعة تشغيل ; استبدل الشحوم كل 8,000 ساعة تشغيل ; قم بتنظيف تراكم غبار المكره سنويًا - يمكن أن يؤدي تراكم الغبار الذي يتجاوز سمكه 1 مم إلى تقليل الكفاءة بنسبة 5٪ إلى 10٪
- حماية المحرك : يجب أن تكون المحركات التي تتجاوز 2.2 كيلو وات مجهزة بمرحلات حرارية زائدة أو واقيات للمحركات لمنع الاحتراق الناتج عن تشغيل الدوار المقفل أو فقدان الطور
العوامل الحاسمة التي تؤثر على الأداء والعمر
ظروف بيئة التشغيل
لكل زيادة بمقدار 10 درجات مئوية في درجة الحرارة المحيطة، يتضاعف معدل تقادم عزل ملفات المحرك تقريبًا. عندما تتجاوز درجة الحرارة المحيطة 40 درجة مئوية ، يجب تخفيض الطاقة المقدرة للمحرك: 95% عند 45 درجة مئوية، و90% عند 50 درجة مئوية، و85% عند 55 درجة مئوية. في البيئات عالية الرطوبة (الرطوبة النسبية > 85%)، يجب اختيار محركات مغلقة بالكامل مع سخانات مضادة للتكثيف لمنع تدهور العزل بسبب امتصاص الرطوبة أثناء إيقاف التشغيل.
بالنسبة للبيئات التي تحتوي على غازات مسببة للتآكل (مثل ورش المواد الكيميائية أو مرافق الطلاء الكهربائي)، يجب أن تكون دافعات المروحة ومبيتاتها مصنوعة من 304 أو 316 الفولاذ المقاوم للصدأ أو معالجتها بطبقة من راتنجات الإيبوكسي المضادة للتآكل. قد يتم تقصير عمر الخدمة للألواح الفولاذية المجلفنة العادية في البيئات الحمضية إلى 30%-50% من ظروف التشغيل العادية.
مطابقة النظام وتحسين نقطة التشغيل
تعتمد كفاءة تشغيل المروحة الفعلية على مدى توافق نقطة العمل مع منحنى الأداء. عندما يتم الإفراط في تصميم مقاومة النظام، تتحول نقطة التشغيل الفعلية نحو مناطق التدفق الأعلى والضغط المنخفض، مما يؤدي إلى انخفاض الكفاءة وزيادة الضوضاء. ومن خلال ضبط سرعة المروحة (التحكم في التردد المتغير) أو زوايا ريشة توجيه المدخل، يمكن إرجاع نقطة التشغيل إلى المنطقة ذات الكفاءة العالية. مع التحكم في سرعة التردد المتغير، يمكن للمراوح الحفاظ على الكفاءة أعلى من 80% خلال 70%-100% من تدفق الهواء المقدر ، مع توفير كبير في الطاقة - عندما ينخفض تدفق الهواء إلى 80%، تنخفض قوة العمود إلى 51.2% من الطاقة المقدرة (محسوبة بواسطة قوانين الألفة)، مما يحقق توفيرًا في الكهرباء بنسبة 30%-40% مقارنة بالتحكم في الاختناق.
توازن المكره والتحكم في الاهتزاز
يعد عدم توازن المكره هو السبب الرئيسي للاهتزاز المفرط في مراوح الطرد المركزي. وفقًا لمعايير ISO 1940، يجب أن تحقق دافعات المروحة الصناعية درجة التوازن G6.3 أو G2.5 . بالنسبة لأقطار المكره التي تتجاوز 400 مم، يعد التوازن الديناميكي الميداني مهمًا بشكل خاص - كل زيادة قدرها 10 جم · مم / كجم في عدم الاتزان المتبقي يمكن أن تقلل من عمر المحمل بحوالي 15% - 20%. أثناء التشغيل العادي، يجب التحكم في سرعة الاهتزاز الفعالة في مبيتات محمل المروحة أدناه 4.5 ملم/ثانية (الدرجة "جيد" وفقًا لمعايير ISO 10816)؛ يلزم إيقاف التشغيل الفوري للفحص إذا تجاوزت 7.1 مم/ثانية.
استراتيجيات تحسين كفاءة الطاقة
تنفيذ محرك التردد المتغير
في الأنظمة ذات متطلبات تدفق الهواء المتقلبة (مثل أنظمة تكييف الهواء VAV أو أنظمة عادم العمليات)، يعد تجهيز مراوح الطرد المركزي الصناعية AC بمحركات التردد المتغير (VFDs) الإجراء الأكثر فعالية لتوفير الطاقة. أخذ أ مروحة 15 كيلو وات تعمل 6000 ساعة سنويا على سبيل المثال: إذا كان متوسط حمل التشغيل الفعلي هو 70% من الحمل المقدر، فإن استهلاك الطاقة السنوي مع التحكم في سرعة VFD يبلغ تقريبًا 63000 كيلوواط ساعة ،مقارنة ب 90.000 كيلوواط ساعة مع تشغيل التردد الثابت وتنظيم المثبط، وتوفير المال 27000 كيلوواط ساعة سنوياً بمعدل توفير للطاقة يبلغ حوالي 30%. تتراوح فترة استرداد الاستثمار عادة بين 1.5 و 2.5 سنة.
ترقية المحرك عالي الكفاءة
ترقية محركات الكفاءة القديمة IE1 أو IE2 إلى IE3 (الكفاءة المتميزة) أو IE4 (الكفاءة الفائقة) يمكن للمحركات تقليل استهلاك الطاقة بشكل أكبر. بالنسبة لمحرك رباعي الأقطاب بقدرة 11 كيلووات كمثال: تبلغ كفاءة IE2 حوالي 91%، وIE3 حوالي 93%، وIE4 حوالي 94%. الترقية من IE2 إلى IE3 توفر تقريبًا 1,320 كيلوواط ساعة سنويًا بمعدل 6000 ساعة تشغيل؛ الترقية من IE3 إلى IE4 توفر تكلفة إضافية 660 كيلوواط ساعة . على الرغم من أن المحركات عالية الكفاءة تزيد من تكاليف الشراء بنسبة 15% إلى 30%، إلا أن التكلفة الإجمالية لدورة الحياة تنخفض بشكل كبير.
تحسين مقاومة النظام
لكل 100 باسكال زيادة في مقاومة نظام مجاري الهواء، تزيد قوة عمود المروحة بحوالي 5%-8%. يمكن للتدابير التالية أن تقلل بشكل فعال من مقاومة النظام:
- تقليل الانحناءات والمخفضات غير الضرورية؛ يضيف كل انحناء 90 درجة تقريبًا 50-150 باسكال من المقاومة
- حدد مرشحات منخفضة المقاومة واستبدل وسائط المرشح المسدودة بانتظام؛ يمكن أن ترتفع مقاومة الفلتر المسدودة من البداية 100-200 باسكال ل 500-800 باسكال
- تصميم المقاطع العرضية للقناة بشكل صحيح، والتحكم في سرعة الهواء داخلها 8-12 م/ث نطاق؛ تزيد سرعة الهواء العالية بشكل مفرط من فقدان الضغط الديناميكي
- تنظيف تراكم غبار القناة بانتظام؛ لكل زيادة بمقدار 1 ملم في تراكم الغبار، تزداد مقاومة مجاري الهواء تقريبًا 3%-5%
اتجاهات التنمية المستقبلية
ومع تقدم الصناعة 4.0 والتصنيع الذكي، مروحة الطرد المركزي الصناعية ACs تتطور نحو الذكاء والكفاءة العالية والنمطية. المراوح الذكية متكاملة مع أجهزة استشعار إنترنت الأشياء يمكنه مراقبة الاهتزاز ودرجة الحرارة والتيار والمعلمات الأخرى في الوقت الفعلي، باستخدام حوسبة الحافة للتنبؤ بعمر المحمل وظروف تآكل المكره. يتيح ذلك التحول من "الصيانة المجدولة" إلى "الصيانة التنبؤية"، ومن المتوقع أن تقلل من وقت التوقف عن العمل غير المخطط له 40%-60% .
فيما يتعلق بكفاءة استخدام الطاقة، يتم اعتماد الجيل الجديد من مراوح الطرد المركزي الصناعية محركات الممانعة المتزامنة بمساعدة المغناطيس الدائم (PMaSynRM) يمكن أن يحقق كفاءة تتجاوز درجة IE5، مما يؤدي إلى تحسين بنسبة 3% إلى 5% مقارنة بالمحركات الحثية التقليدية. وفي الوقت نفسه، يمكن للدوافع والدوائر الحلزونية المحاكاة الحيوية التي تم تحسينها من خلال تصميم CFD (ديناميكيات الموائع الحسابية) أن تزيد من تدفق الهواء عن طريق 8%-12% دون زيادة استهلاك الطاقة، مع تقليل الضوضاء بنسبة 3-5 ديسيبل (أ) .
التصميم المعياري يجعل تركيب المروحة وصيانتها وترقيتها أكثر ملاءمة. يمكن دمج وحدات المحرك القياسية ووحدات المكره ووحدات التحكم بسرعة، مما يقلل من وقت استبدال المكره أو المحرك في الموقع مقارنة بالوحدات التقليدية من 4 إلى 6 ساعات إلى أقل من ساعة واحدة ، مما يقلل بشكل كبير من تأثير الصيانة على الإنتاج.
