ماذا يعني EC على المروحة؟

EC على مروحة لتقف على يتم تحويلها إلكترونيا . تستخدم مروحة EC محرك DC بدون فرش مع لوحة تحكم إلكترونية مدمجة بدلاً من الفرش والملفات الميكانيكية الموجودة في محرك التيار المتردد القياسي. يتيح هذا التغيير الفردي للمروحة الوصول إلى كفاءة محرك أعلى، وتشغيلها بسرعات يتم التحكم فيها بدقة، والعمل بضوضاء أقل بشكل ملحوظ من الوحدة التقليدية التي تعمل بالتيار المتردد.

ما الذي تغيره EC فعليًا داخل المحرك؟

يعتمد محرك مروحة التيار المتردد التقليدي على التردد الثابت لشبكة الطاقة لضبط سرعته، ويفقد الطاقة من خلال التبديل الميكانيكي والانزلاق. يستبدل محرك EC هذه الآلية بلوحة قيادة رقمية تقوم بتحويل التيار إلكترونيًا، بحيث يتم تشغيل الدوار بشكل مباشر وسلس عبر نطاق سرعته الكامل. ولهذا السبب يمكن إقران مراوح الطرد المركزي EC بإشارات التحكم 0-10V أو PWM أو RS485 وضبط الإخراج بسرعة، بدلاً من التشغيل بسرعة ثابتة واحدة.

في مروحة الطرد المركزي، يعمل هذا المحرك الإلكتروني مع دافع منحني للخلف أو مائل للخلف داخل مبيت حلزوني. تقوم المكره بضغط وتوجيه تدفق الهواء، بينما يقوم الحلزون بتحويل الهواء سريع الحركة إلى ضغط ثابت قابل للاستخدام. ونظرًا لأن المحرك نفسه أكثر استجابة، فإن المجموعة بأكملها يمكنها الاحتفاظ بأهداف أكثر إحكامًا لتدفق الهواء والضغط حتى مع تغير ظروف القناة.

الأجزاء الهيكلية الرئيسية لمروحة الطرد المركزي EC

إن مروحة الطرد المركزي EC ليست مجرد محرك مثبت بعجلة المروحة. وهي عبارة عن تجميع وحدات مكونة من عدة أجزاء يؤثر كل منها على الأداء، وتساعد معرفتها عند مقارنة أوراق البيانات أو استكشاف أخطاء الوحدة وإصلاحها في الموقع.

كفاءة الطاقة: السبب الرئيسي لوجود مراوح EC

غالبًا ما يتم ذكر الحروف EC بسبب توفير الطاقة، والأرقام توضح السبب. عادةً ما تصل كفاءة محرك EC بدون فرش إلى 80 إلى 90 بالمائة، مقارنة بسقف يبلغ حوالي 75 بالمائة للمحرك التعريفي القياسي ثلاثي الطور. يضيف التحكم الرقمي في السرعة مكاسب إضافية لأن المروحة تستهلك فقط القدر الذي يحتاجه الحمل فعليًا.

• كفاءة المحرك: 80 إلى 90 بالمائة لمحركات EC مقابل ما يصل إلى 75 بالمائة للمحركات الحثية القياسية التي تعمل بالتيار المتردد
• زيادة كفاءة التحميل الجزئي: تحسن بنسبة تصل إلى 30 بالمائة عندما تعمل المروحة بأقل من السرعة الكاملة
• خسائر التبديل: يتم تقليلها من خلال أجهزة الطاقة عالية التردد مثل SiC MOSFETs الموجودة في لوحة القيادة
• خسائر التثبيت: يتم تخفيضها بواسطة أقواس التوصيل والتشغيل التي تقلل من مقاومة القناة وخطأ التثبيت

نظرًا لأن معظم أحمال التدفئة والتهوية وتكييف الهواء والتبريد تقضي معظم ساعات التشغيل الخاصة بها أقل من ذروة الإنتاج، فإن ميزة التحميل الجزئي هذه غالبًا ما تكون عندما توفر مروحة EC أكبر قدر من الكهرباء على مدار عام، وليس فقط بالسرعة الكاملة.

موديلات مراوح الطرد المركزي المميزة من EC

يوجد أدناه لمحة سريعة عن سلسلة مراوح الطرد المركزي الخاصة بالإنتاج من EC والتي تم تصميمها لتلبية متطلبات تدفق الهواء والضغط والتحكم التي تتراوح من إمداد الهواء منخفض الضغط إلى واجب الضغط العالي بالشفط المزدوج.

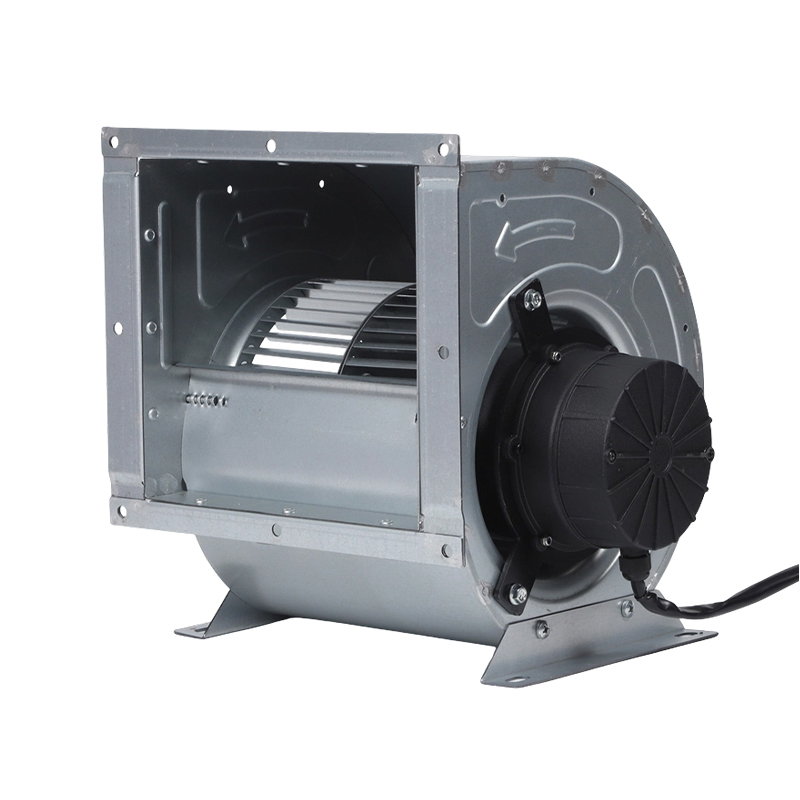

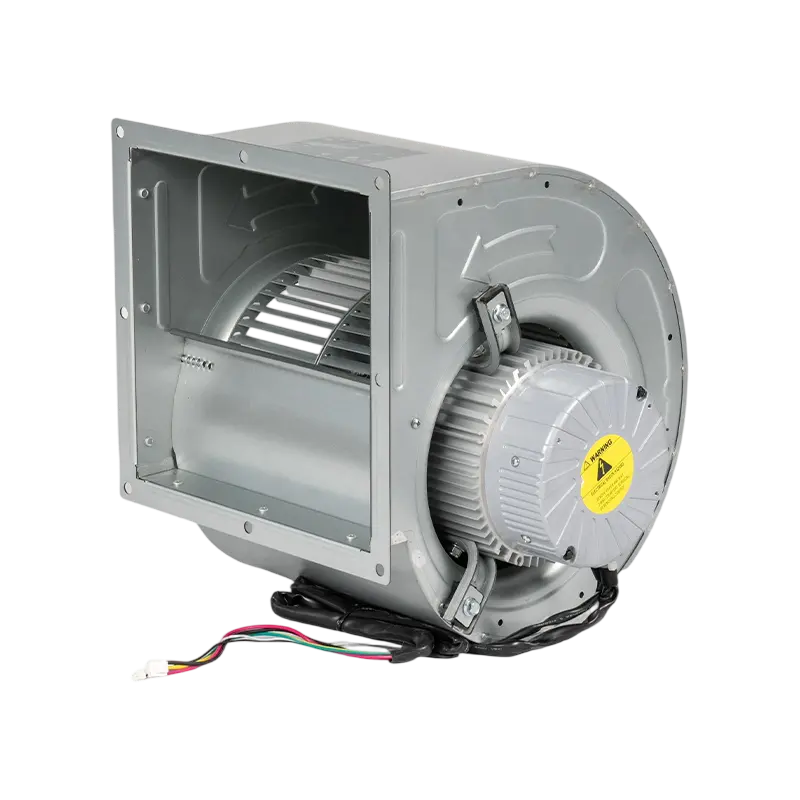

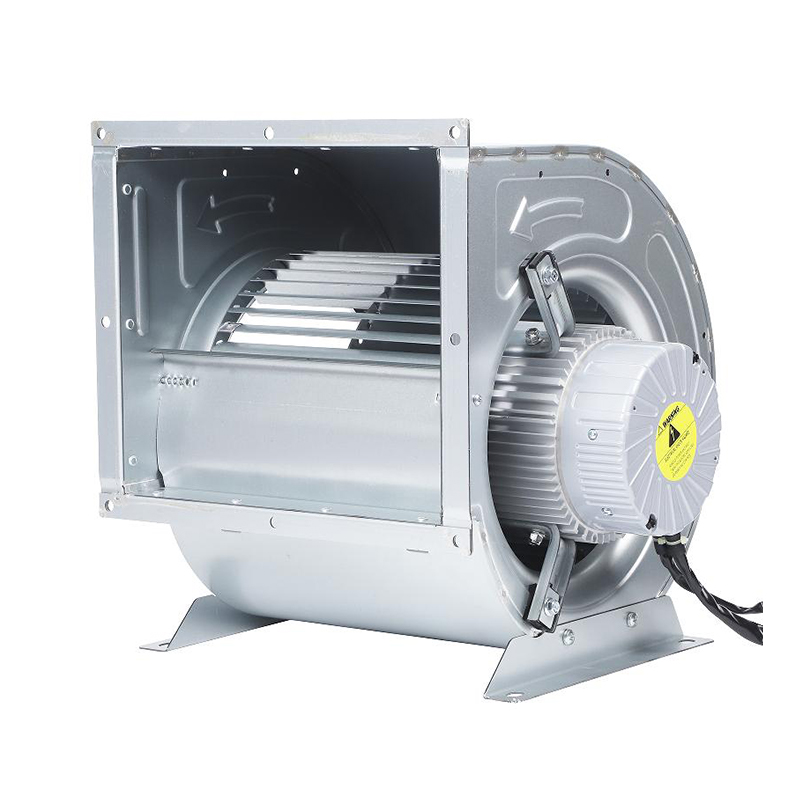

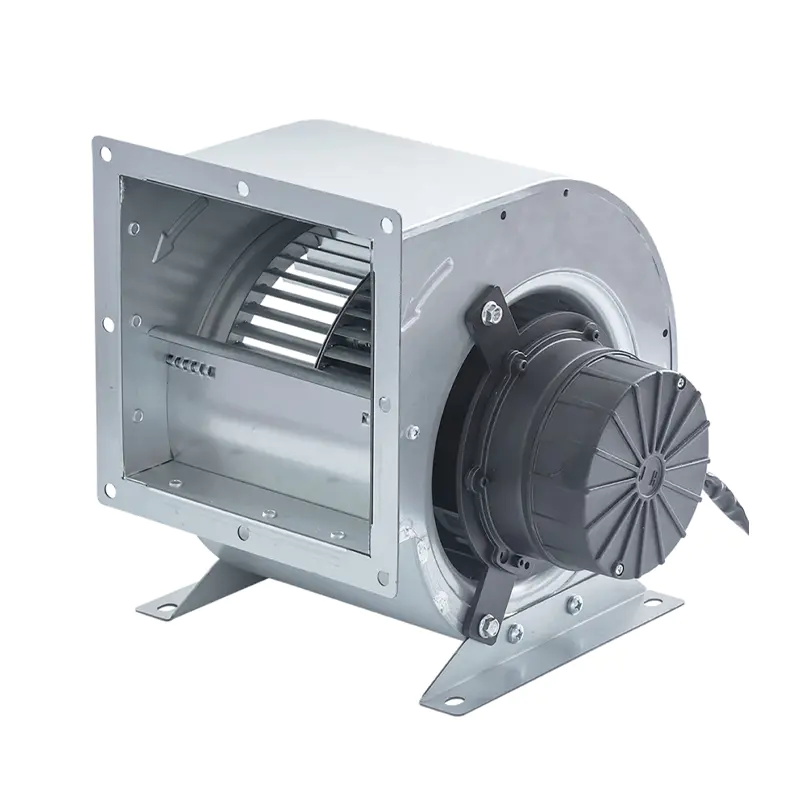

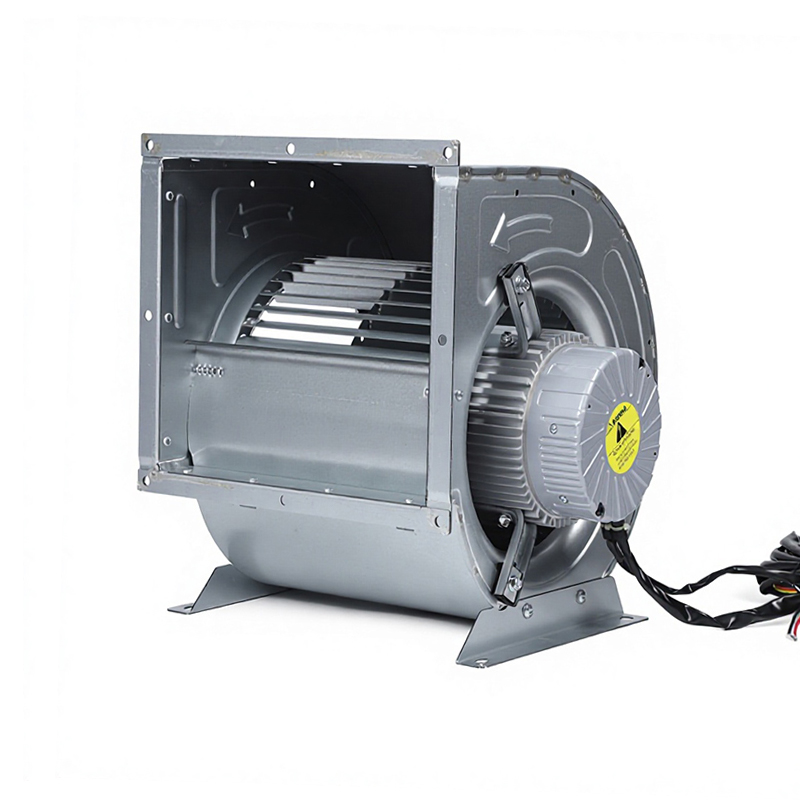

سيز 10-10 شعاعي لتدفق الهواء كبير سيز 7-5 نفخ الضغط المنخفض سيز 7-7 التحكم في السرعة 0-10 فولت سيز 8-7 شفط مزدوج مع علبة التروس سيز 9-9 نظام التدفئة والتهوية وتكييف الهواء (HVAC) بسرعات متغيرة

أداء الضوضاء مقارنة بمراوح التيار المتردد

نظرًا لعدم وجود اتصال فرشاة ميكانيكية، يقوم محرك EC بإزالة أحد مصادر الضوضاء الرئيسية الموجودة في محركات التيار المتردد. إلى جانب المعالجة الصوتية في القناة الحلزونية ومخرج الهواء، يؤدي ذلك إلى خفض ضوضاء التشغيل المقاسة للعديد من مراوح الطرد المركزي EC إلى أقل من 70 ديسيبل، مع وصول النماذج المحسنة إلى مستوى منخفض يصل إلى 55 ديسيبل (A) في نفس تدفق الهواء الذي ستحتاج مروحة التيار المتردد المماثلة إلى سرعة أعلى وضوضاء أعلى لتحقيقه.

• محرك بدون فرش يزيل ضوضاء التبديل عند المصدر
• تعمل الوسائد الممتصة للصوت الموجودة داخل الحلزون على تقليل الضوضاء الناتجة عن تدفق الهواء
• تعمل أقواس تخميد الاهتزاز على منع الضوضاء الهيكلية المنقولة عبر إطار التثبيت
• سرعة مُقدرة أقل لنفس تدفق الهواء، نظرًا لأن محركات EC تصل إلى المخرجات المستهدفة بكفاءة أكبر

يُعد ملف الضوضاء هذا أحد الأسباب الرئيسية وراء تحديد مراوح الطرد المركزي التابعة للمفوضية الأوروبية في المستشفيات، والمختبرات، وأنظمة التدفئة والتهوية وتكييف الهواء (HVAC) في الفنادق، حيث يمكن ملاحظة اختلاف بسيط للديسيبل للركاب.

التطبيقات النموذجية لمراوح الطرد المركزي EC

إن الجمع بين التحكم الدقيق والضغط الساكن العالي والتشغيل الهادئ هو سبب ظهور مراوح الطرد المركزي EC عبر مجموعة محددة إلى حد ما من أنواع المعدات بدلاً من التبريد للأغراض العامة.

• وحدات تكييف الهواء ذات حجم الهواء المتغير (VAV).
• وحدات تكييف الهواء وأنظمة التدفئة والتهوية وتكييف الهواء (HVACR).
• أنظمة معالجة الهواء النقي
• معدات تنقية الهواء ووحدات تصفية مروحة غرف الأبحاث (FFUs)
• تبريد مركز البيانات وخزانة الخادم
• معدات التبريد التي تتطلب تدفق هواء اتجاهي مستقر

المواصفات الرئيسية التي يجب التحقق منها قبل الشراء

تسرد أوراق البيانات الخاصة بمراوح الطرد المركزي التابعة للمفوضية الأوروبية مجموعة مماثلة من المعلمات، ومقارنتها جنبًا إلى جنب هي أسرع طريقة لتحديد حجم المروحة بشكل صحيح لنظام قنوات معين.

مروحة EC ومروحة التيار المتردد: مقارنة سريعة

أساسيات الصيانة وتشخيص الأخطاء

نظرًا لأن محركات EC تستخدم تقنية بدون فرش ومحامل لا تحتاج إلى صيانة، فإن الصيانة اليومية تكون أخف من تلك التي تتم على وحدة التيار المتردد. تغطي الفحوصات الروتينية بشكل عام ثلاثة أشياء: نظافة المكره، وتزييت المحمل حيثما أمكن، والتحميل الزائد المدمج في المحرك، والتيار الزائد، وأجهزة إنذار التوقف. عند حدوث خطأ، يمكن قراءة واجهة RS485 أو ردود فعل الإشارة المدمجة لتحديد السبب دون فتح الهيكل، مما يقلل وقت التشخيص إلى حد كبير مقارنة بمروحة التيار المتردد الميكانيكية البحتة.

الأسئلة المتداولة

ما هي الأنظمة التي تستخدم عادة مراوح الطرد المركزي EC؟
عادةً ما تحدد وحدات حجم الهواء المتغير، وأنظمة تكييف الهواء الأنبوبية، وأنظمة الهواء النقي، ووحدات FFU للغرف النظيفة، وتبريد مركز البيانات، مراوح الطرد المركزي التابعة للمفوضية الأوروبية لدقة التحكم وكفاءته.

هل مروحة EC دائمًا أكثر هدوءًا من مروحة التيار المتردد؟
في معظم حالات تدفق الهواء القابلة للمقارنة نعم، لأن المحرك بدون فرش يزيل ضوضاء التبديل ويمكن للمروحة الوصول إلى تدفق الهواء المستهدف بسرعة تشغيل أقل.

هل تكلفة مراوح EC أعلى من تكلفة مراوح التيار المتردد؟
عادةً ما تحمل مراوح EC سعر شراء أعلى بسبب لوحة القيادة الإلكترونية، ولكن زيادة الكفاءة، خاصة عند التحميل الجزئي، هي عادةً ما تعوض التكلفة على مدى عمر خدمة المعدات.
